在材料研发与生产中，我们常常需要回答几个核心问题：橡胶与填料的结合好不好？硫化程度够不够？组分分布均不均匀？ 传统方法需要浸泡溶剂、等待数十小时、破坏样品……费时费力。 直到低场核磁共振（LF-NMR）技术的出现，这一局面正在被彻底改变。
一、原理：低场核磁共振如何“感受”分子运动？

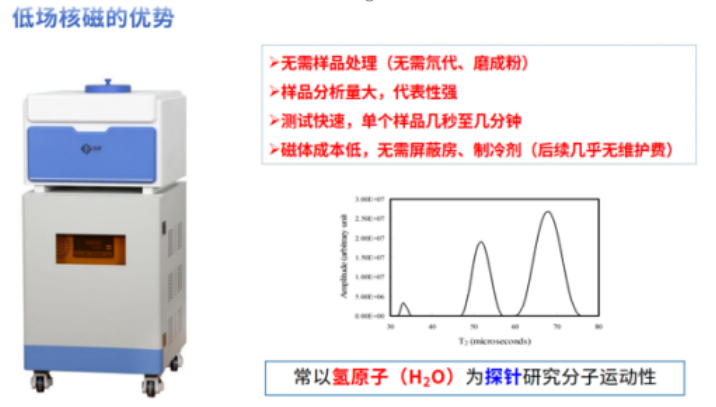

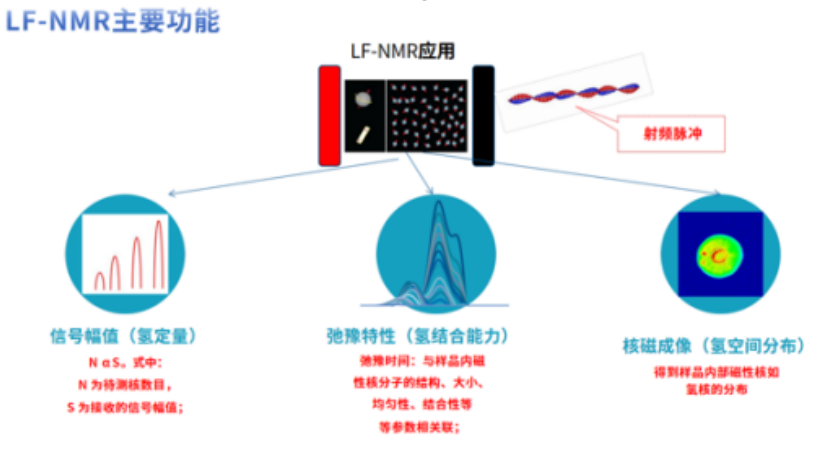

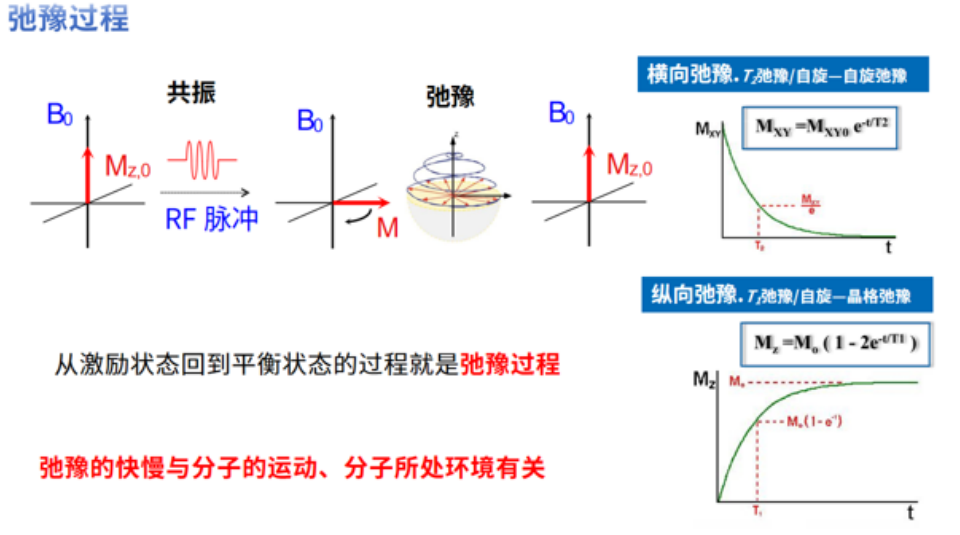

三个关键步骤：极化 → 激发 → 弛豫与检测。 将样品放入稳定磁场（约0.5T），氢原子核从杂乱无章变为有序排列（极化）；射频脉冲将其“推倒”（激发）；脉冲停止后，氢质子释放能量恢复原状，仪器接收弛豫信号。横向弛豫时间 T₂ 正是分子运动性的标尺：T₂短 → 分子运动受限（硬/结合胶）；T₂长 → 分子运动自由（软/自由链）。主要序列包括 Hahn Echo（结合橡胶检测）、CPMG/CPMG-VD1（交联密度、组分定量）等。
弛豫时间 T₂ 的本质：交联密度越高、填料-橡胶相互作用越强，分子链运动受阻越明显，T₂ 越短。低场核磁通过探测氢质子信号衰减，精准量化“软硬”、“多少”与“快慢”。
二、标准应用一：结合橡胶含量测定（GB/T 46232—2025）广州合成材料研究院参编

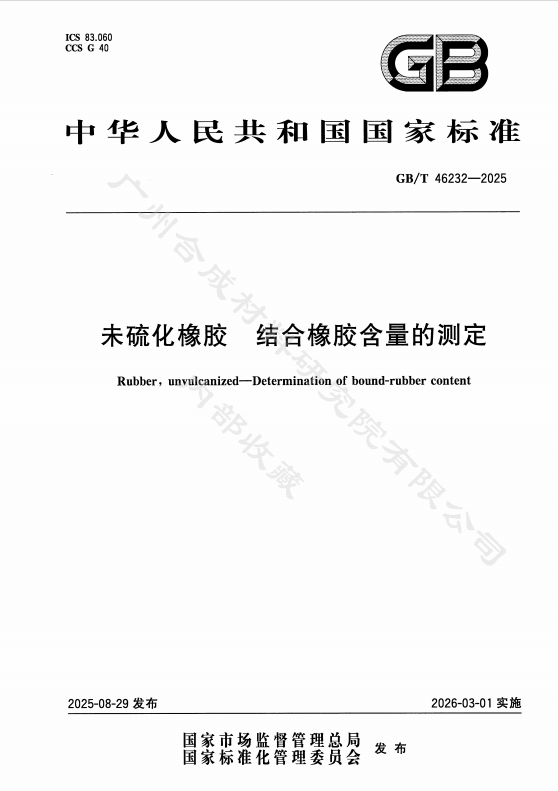

GB/T 46232—2025《未硫化橡胶 结合橡胶含量的测定》 首次将低场核磁法与化学法并列，官方认可核磁法的科学性与可靠性。标准指出：低场核磁法测得的是“产生物理吸附和化学键合吸附作用的那部分橡胶”。

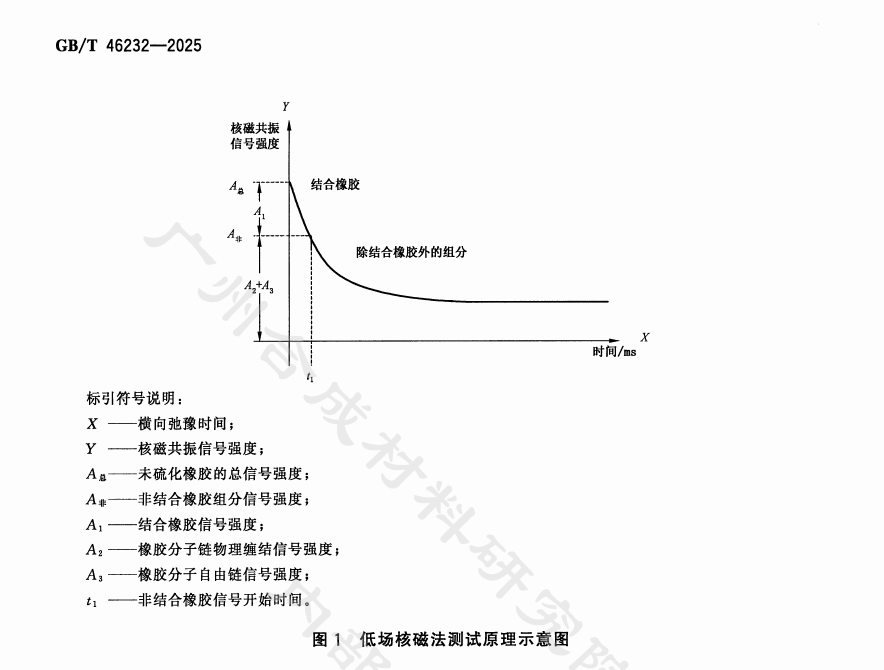

测试原理： 基于 Hahn Echo 序列，结合橡胶（填料锚定）T₂极短 (0.05~0.5 ms)，非结合橡胶（缠结+自由链）T₂较长。通过高斯多组分拟合获得三组分信号量 A₁(结合橡胶)、A₂(物理缠结)、A₃(自由链)，结合橡胶含量：
组分 | 物理来源 | T₂ 范围 | 运动状态 |
|---|---|---|---|
A₁ | 结合橡胶 | 0.05~0.5 ms | 高度受限，吸附于填料表面 |
A₂ | 物理缠结橡胶 | 0.5~3 ms | 缠结网络受限，未化学键合 |
A₃ | 自由链橡胶 | 3~20 ms | 近自由运动，无束缚 |
vs 化学法： 测试时间从72小时缩短至5~10分钟，无需甲苯，无损检测，一键操作，结果重现性显著提升。
三、标准应用二：交联密度特征值测定（HG/T 2875—2023）

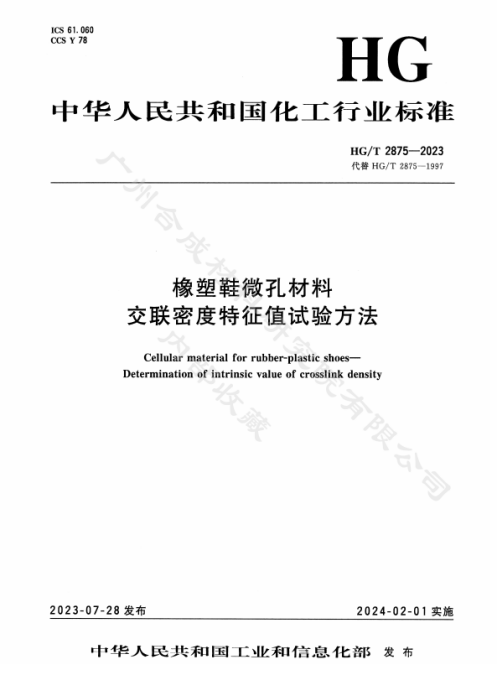

交联密度特征值直接反映单位体积内交联键的摩尔数，是评价硫化程度、弹性与热稳定性的核心参数。HG/T 2875—2023《橡塑鞋微孔材料 交联密度特征值试验方法》 全面修订1997版，将传统化学溶胀法改为核磁共振测定法。标准明确指出核磁法“无需化学试剂、绿色环保且分析速度快、测量误差小、结果重现性好”。

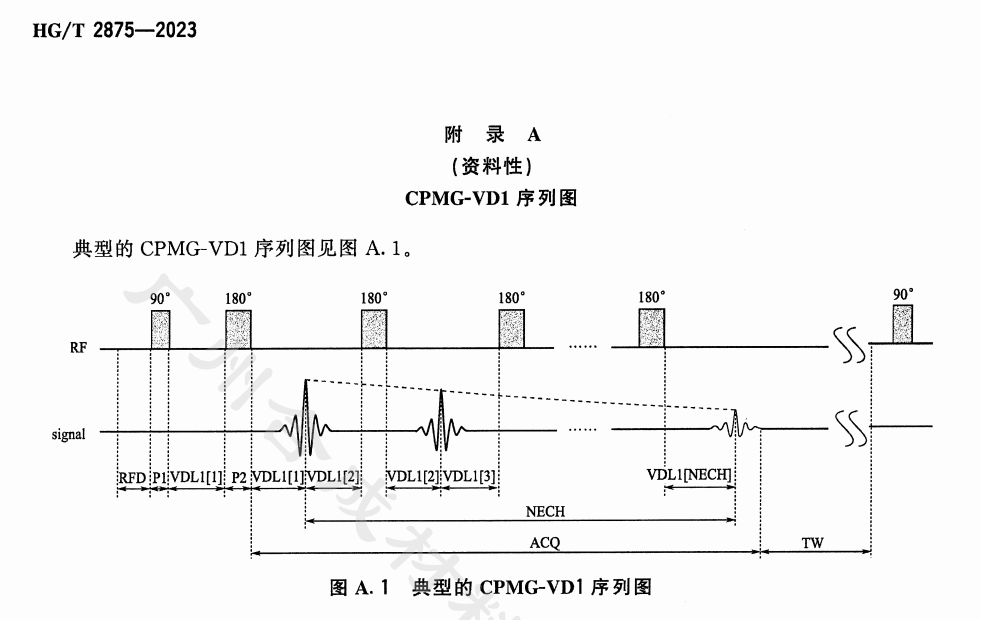

测试原理： 在 以上消除残余偶极矩，各向异性率仅与交联程度相关。采用 CPMG-VD1 序列测量分子链段的各向异性率和横向弛豫时间，通过修正的单链模型（XLD）计算交联密度特征值 (mol/cm³)。测试温度：天然橡塑材料 (60.0±2.0)℃；其他橡塑材料 (90.0±2.0)℃。精密度要求两次独立测试结果差值 ≤ 算术平均值的10%。
四、低场核磁法 vs 传统方法：优势总览
对比项 | 化学法（结合橡胶） | 溶胀法（交联密度） | 低场核磁法 |
|---|---|---|---|
测试时间 | 72小时以上 | 24~48小时 | 5~10分钟 |
是否需要溶剂 | 需要（甲苯） | 需要（有机溶剂） | 完全不需要 |
样品是否受损 | 是（溶解破坏） | 是（溶胀破坏） | 无损，可回收 |
操作复杂度 | 高 | 高 | 一键式软件 |
结果重现性 | 一般 | 一般 | 高（偏差<0.2%~10%内） |
环保性 | 差 | 差 | 绿色无试剂 |
五、不止于标准测试：这台设备还能做什么？
低场核磁共振的核心是探测分子运动性，通过弛豫时间（T₁/T₂）精准表征材料内部氢质子的运动状态与赋存环境。 因此，它几乎可以应用于任何与“软硬”、“多少”、“快慢”、“好坏”相关的材料问题，覆盖高分子、复合材料、食品、医药、新能源等领域。

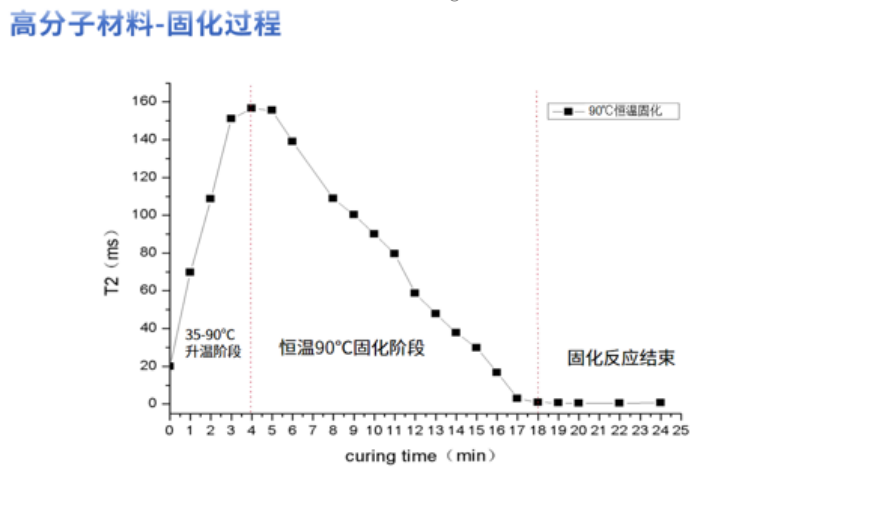

1. 交联密度与固化/硫化过程监控

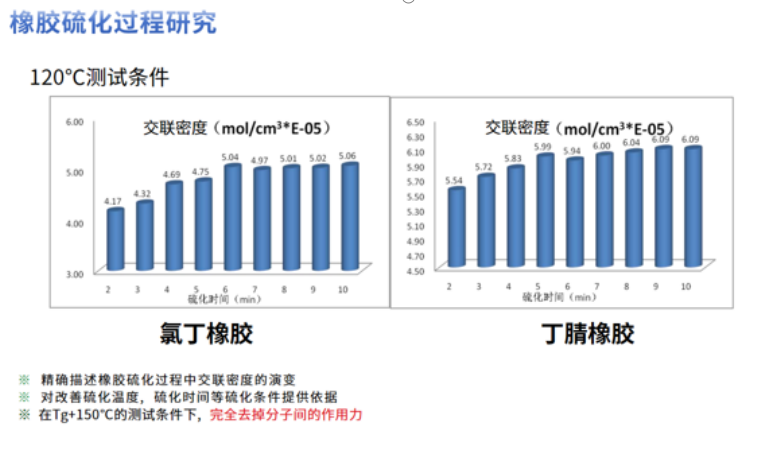

橡胶硫化实时追踪、热固性树脂固化程度、凝胶固化过程、估算玻璃化转变温度（ ）。
2. “自由”与“受限”组分区分与定量

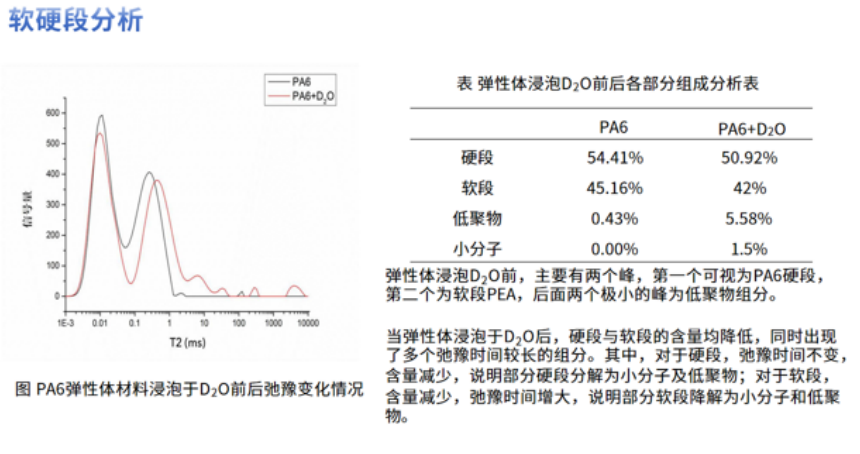

增韧剂含量、接枝率、软硬段比例、凝胶含量、药物崩解过程中水分状态变化。
3. 界面相互作用与相容性评价
填料-橡胶相容性（炭黑 vs 白炭黑）、微相分离程度、液体亲和性、竞争性吸附、表面活性剂润湿性评估。

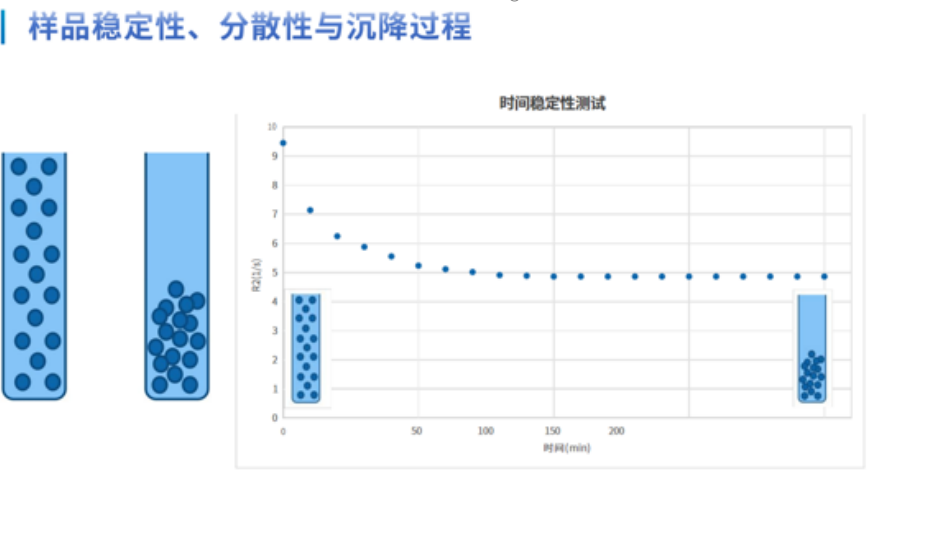

4. 样品稳定性、分散性与沉降过程
悬浮液/乳液沉降监测、分散时间优化、药物研磨粒径变化快速评价。
5. 水/油/溶液含量与活动性
含水量、含油量、PEG水化层分析、生物大分子水合作用、纳米多孔材料中临界水行为。

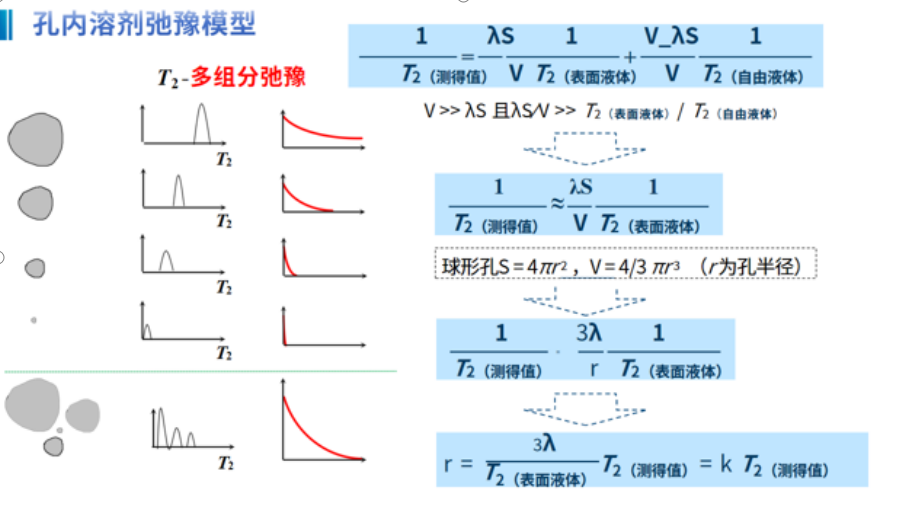

6. 孔结构分析

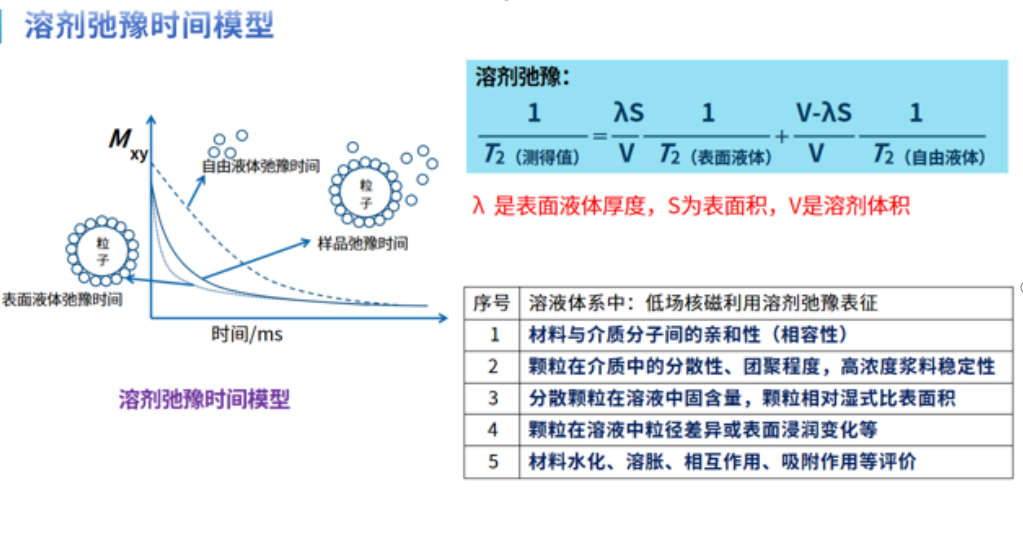

分离膜孔径分布（基于孔内溶剂弛豫模型）、凝胶溶胀过程中水的迁移。
核磁成像
橡胶及聚合物均一性、研究内部结构缺陷探测
六、设备参数速览
参数指标 | 结合橡胶（GB/T 46232-2025） | 交联密度（HG/T 2875-2023） | VTMR20-010V-I核磁共振变温成像分析仪 |
|---|---|---|---|
磁场强度 | 0.48T ~ 0.52T | ≥0.48T | 0.51T |
探头线圈内径 | ≥12 mm | ≥10 mm | 10mm （通常仍可用于结合橡胶的检测） |
整体死时间 | <15 μs | ≤13 μs | ≤13 μs |
最高温控 | 室温~180°C | ≥90°C（均匀度≤0.3°C/cm） | 室温~200°C（均匀度≤0.3℃/cm） |
核心序列 | Hahn Echo / FID | CPMG-VD1 / 多回波 | CPMG、CPMG-VD1、HahnEcho、MagicSE、IR、Fid |
数据处理 | 高斯拟合（三组分） | XLD单链模型 | 定组分拟合（最小二乘法）、多组分反演（SIRT/BRD/APRIL）两大路径、XLD系列模型 |
七、总结
从结合橡胶的精准定量，到交联密度特征值的快速评价，再到数十种扩展应用，低场核磁共振技术为材料研发、工艺监控、品质保障提供了革命性工具，真正实现快速、无损、绿色、智能检测。

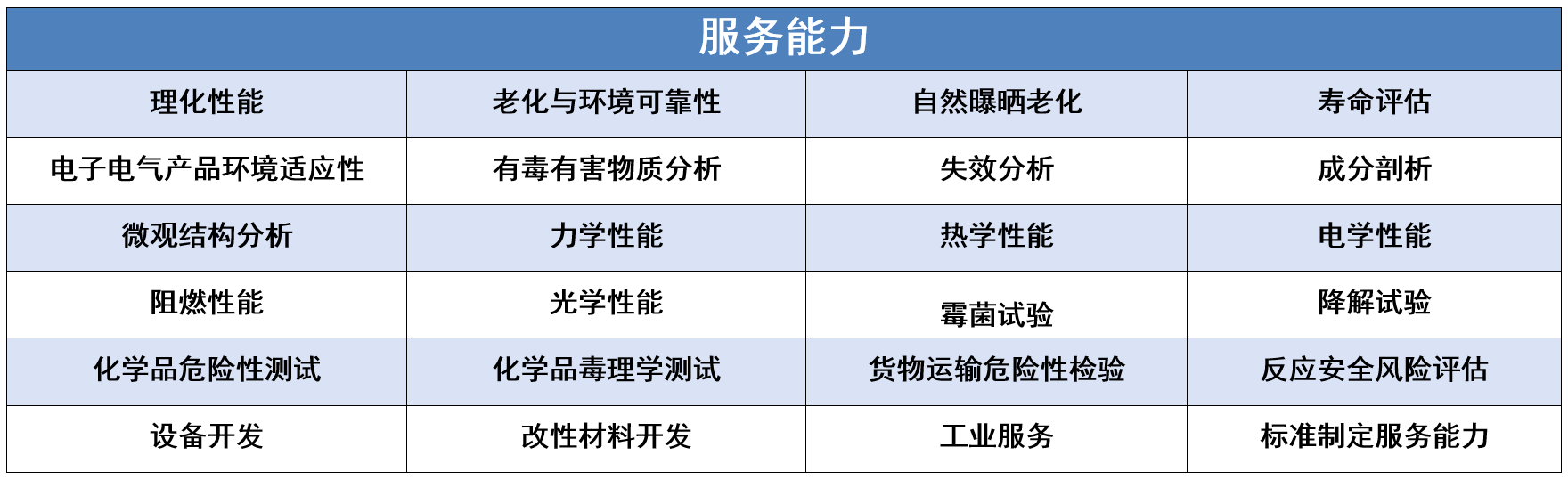

公司简介&服务能力
